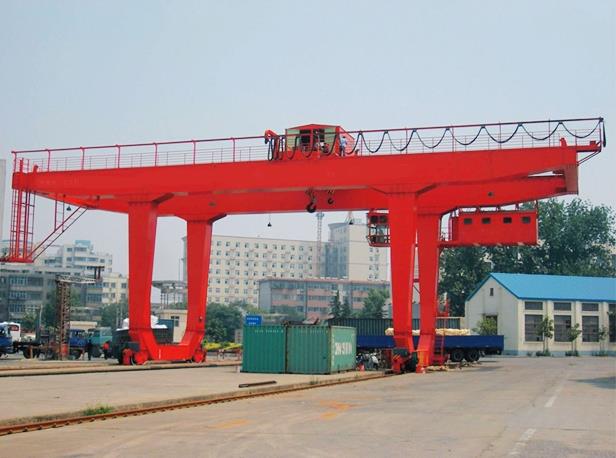

U loại thiết kế mới di chuyển 80 tấn đường sắt gắn giàn cần cẩu

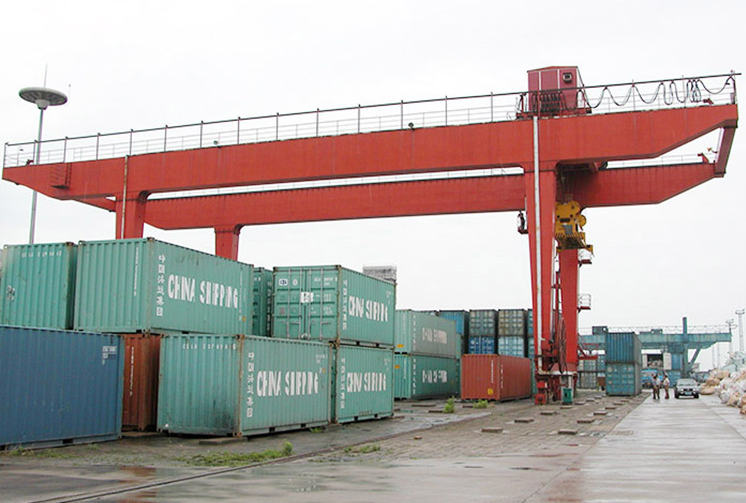

U loại đường sắt gắn giàn cần cẩu 10-50T được thiết kế đặc biệt cho container xếp chồng chuyên sâu do tự động hóa của nó và ít cần và được trang bị với các bộ phận khác nhau treo. Cần cẩu kết hợp độ tin cậy và an toàn tối đa với hiệu quả hoạt động cao, tuổi thọ cao và chi phí bảo dưỡng thấp dẫn đến tổng chi phí sở hữu thấp nhất.
Cấu trúc sản phẩm dành cho bạn!

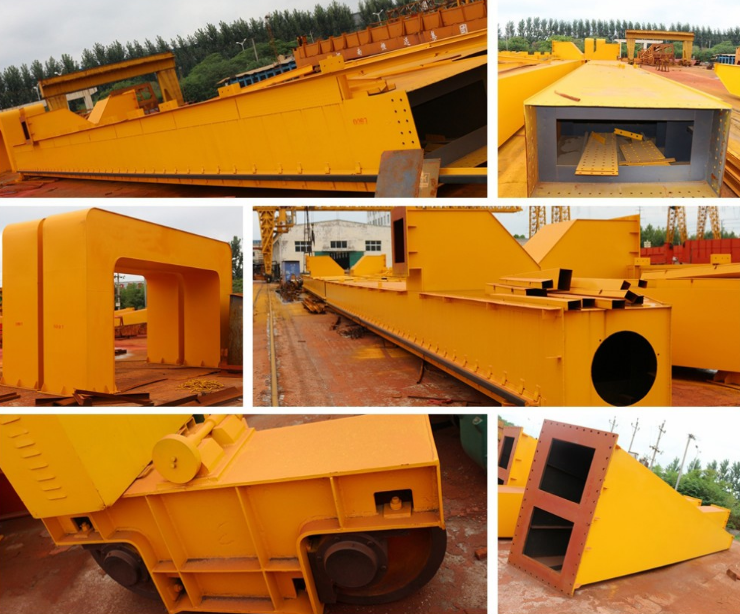

1. dầm chính của giàn cần cẩu
2. Outrigger của giàn cần cẩu
Được hàn các tấm thép với lỗ tổ ong, được kết nối bằng bulông chính xác độ bền cao. Có đường ray trượt cho xe đẩy để đi trên dầm được cố định trên outrigger bằng bulông chính xác cao áp. a. Bao gồm outrigger cứng và outrigger linh hoạt, tất cả các điểm kết nối được kết nối bằng bulông cao áp
b. Các bậc thang được sử dụng bởi nhà điều hành để nhập vào taxi hoặc đến tời
c. Khi nhịp> 30m, cần một chân linh hoạt để giảm lực đẩy bên của xe đẩy xuống đường ray khi dầm nâng vật liệu lên.
3. cơ chế du lịch của giàn cần cẩu
4. xe đẩy với Palăng của giàn cần cẩu
a. Bao gồm lái xe hộp số và hộp bánh xe thụ động
b. Hộp số truyền động cung cấp năng lượng để hoàn thành việc đi lại của cần cẩu. Sự khác biệt giữa hộp số lái và hộp số thụ động là hộp bánh xe thụ động thiếu cấu trúc truyền dẫn như máy phát điện, bộ giảm tốc và một cặp bánh răng tiếp xúc.
Các xe đẩy được lắp ráp với động cơ, phanh giảm tốc, khung xe đẩy, móc trống, ròng rọc, che mưa và các bộ phận khác. Nó bao gồm cơ chế nâng và cơ chế di chuyển chéo. Xe đẩy được thiết kế đúng theo môi trường ứng dụng và làm việc.
5. Cabin của giàn cần cẩu
6. hệ thống điện của giàn cần cẩu
a. Cửa sổ kính có thể làm cho người vận hành xem tổng quan tất cả các điều kiện làm việc và lắp đặt ở phía trước và hai bên của buồng lái
b. Là một nhóm tủ độc lập, cố định bên ngoài cabin được kết nối bằng cáp điều khiển và trạm liên kết được thiết lập trong buồng lái. a. Động cơ nâng, động cơ du lịch dài và động cơ điện thủy lực được bao gồm. Toàn bộ hệ thống điện được điều khiển bởi PLC (bộ điều khiển logic lập trình).
b. Hai chế độ hoạt động: cabin và điều khiển từ xa.
c. Linh kiện điện là thương hiệu hàng đầu của các bộ phận điện như: Siemens, Schneider, vv. Hoặc theo yêu cầu của bạn.
7. Platform giàn cần cẩu
8. Plesase thông báo:
Nền tảng được cài đặt để duy trì cần cẩu, và bảo vệ bảo vệ được thêm vào để bảo vệ sự an toàn của nhân viên Các dây cáp của xe đẩy cần phải được kiểm tra thường xuyên và thay đổi kịp thời nếu có một dây bị hỏng 10%, nới lỏng dây và mặc xuống.
