Cẩu giàn Kỹ thuật
Sự miêu tả

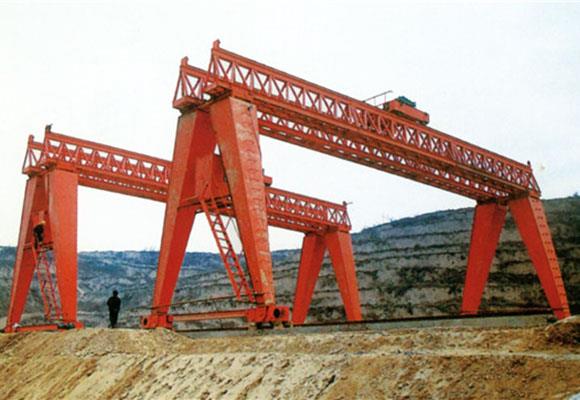

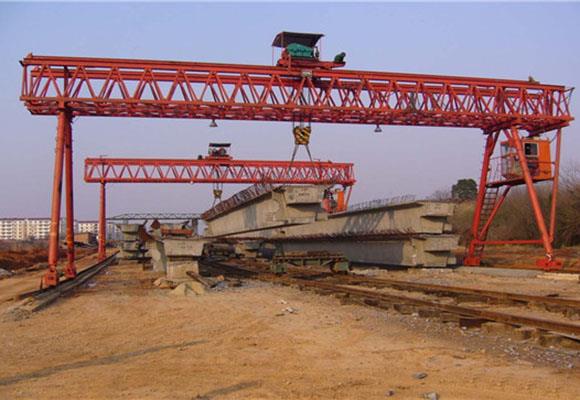

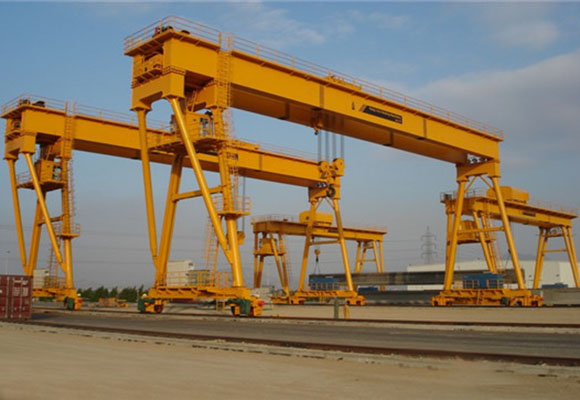

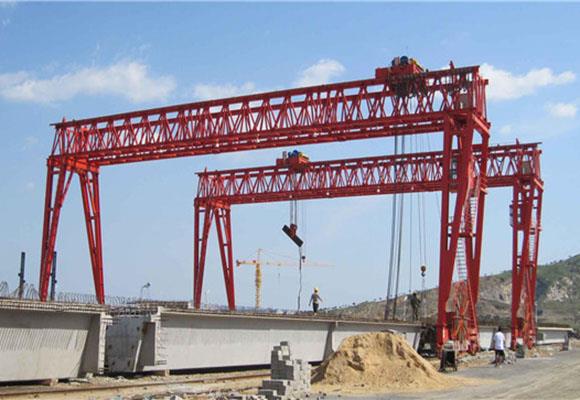

Kỹ thuật Gantry crane là một cần cẩu giàn đặc biệt được phát triển trên cơ sở cần cẩu giàn chung theo yêu cầu vận hành và điều kiện làm việc của công trình ngầm.
Cẩu giàn kỹ thuật bao gồm cua, giàn, xe đẩy, cơ chế di chuyển, cơ chế luồng thủy lực, cabin và thiết bị điện.
Trên cua được trang bị cơ chế luân chuyển thủy lực, bao gồm một trạm làm việc thủy lực và một cái móc xích xích.
Ở giữa chùm tàu sân bay là một móc, được sử dụng để nâng các vật phẩm thông thường.
Cơ chế di chuyển xe đẩy là 4 bánh xe trong 8 bánh xe. Động cơ được cố định trên xe đẩy bánh xe bằng bộ giảm tốc theo chiều dọc. Một kẹp đường sắt chống gió được trang bị. Nó được tách ra khỏi đường ray khi cần trục hoạt động bình thường, và khi cần cẩu ngừng hoạt động, người vận hành sẽ bỏ kẹp để bắt đường ray để tránh trượt.
Hướng dẫn đổ đất phụ thuộc vào địa điểm xây dựng.
Tính năng, đặc điểm
1. Cơ cấu hợp lý và hiệu quả hoạt động.
2. Bắt đầu và dừng mượt.
3. Đi lại an toàn và đáng tin cậy, cuộc sống lâu dài.
4. Tiếng ồn thấp, cabin rộng rãi với tầm nhìn tốt.
5. Cài đặt dễ dàng và bảo trì thuận tiện.
6. Khả năng trao đổi tuyệt vời cho các bộ phận và thành phần.
7. Ổ trục: IP54 hoặc IP44, lớp F cách điện.
Đặc điểm kỹ thuật
Sức chứa | T | 40 | ||
Kéo dài | m | 20 | 30 | 40 |
Nâng tạ | m | 9 | ||
Tốc độ nâng | m / phút | 1 | ||
Tốc độ di chuyển xe đẩy | m / phút | 10 | ||
Tốc độ di chuyển của cần cẩu | m / phút | 14 | ||
Tối đa Tải trọng bánh xe | KN | 175 | 190 | 220 |
Rail được đề nghị | Mô hình | 43kg / m | ||
Tổng công suất động cơ | kw | 22,8 | 26 | |
Kích thước chính (mm) | Khoảng (m) | 20 | 30 | 40 |
Khoảng cách cơ cẩu | W | 6000 | ||
Chiều rộng cẩu | B | 8286 | ||
Hook hạn chế | S1 | 1500 | ||
Hook giới hạn quyền | S2 | 1500/2000 | ||
| Sức chứa | T | 60 | ||
Kéo dài | m | 20 | 30 | 40 |
Nâng tạ | m | 9 | ||
Tốc độ nâng | m / phút | 0,95 | ||
Tốc độ di chuyển xe đẩy | m / phút | 10 | ||
Tốc độ di chuyển của cần cẩu | m / phút | 15 | ||
Tối đa Tải trọng bánh xe | KN | 240 | 260 | 280 |
Rail được đề nghị | Mô hình | 43kg / m | ||
Tổng công suất động cơ | kw | 30 | ||
Kích thước chính (mm) | Khoảng (m) | 20 | 30 | 40 |
Khoảng cách cơ cẩu | W | 6000 | ||
Chiều rộng cẩu | B | 8286 | ||
Hook hạn chế | S1 | 2000 | ||
Hook giới hạn quyền | S2 | 1500/2000 | ||
| Sức chứa | T | 80 | |
Kéo dài | m | 20 | 30 |
Nâng tạ | m | 9 | |
Tốc độ nâng | m / phút | 0,8 | |
Tốc độ di chuyển xe đẩy | m / phút | 10 | |
Tốc độ di chuyển của cần cẩu | m / phút | 15 | |
Tối đa Tải trọng bánh xe | KN | 290 | 305 |
Rail được đề nghị | Mô hình | 43kg / m | |
Tổng công suất động cơ | kw | 31,4 | |
Kích thước chính (mm) | Khoảng (m) | 20 | 30 |
Khoảng cách cơ cẩu | W | 6000 | |
Chiều rộng cẩu | B | 8286 | |
Sức chứa | T | 100 | |
Kéo dài | m | 20 | 30 |
Nâng tạ | m | 12 | |
Tốc độ nâng | m / phút | 0,8 | |
Tốc độ di chuyển xe đẩy | m / phút | 10,5 | |
Tốc độ di chuyển của cần cẩu | m / phút | 13 | |
Tối đa Tải trọng bánh xe | KN | 190 | 205 |
Rail được đề nghị | Mô hình | 43kg / m | |
Tổng công suất động cơ | kw | 46,4 | |
Kích thước chính (mm) | Khoảng (m) | 20 | 30 |
Khoảng cách cơ cẩu | W | 12876 | |
Chiều rộng cẩu | B | 7500 | |
Hook hạn chế | S1 | 2000 | |
Hook giới hạn quyền | S2 | 2000 | |
