Ống băng tải
Sự miêu tả
Là một loại thiết bị vận chuyển liên tục thân thiện với môi trường, băng tải bằng ống tròn được sử dụng chủ yếu để vận chuyển than, than đá, than cốc, vật liệu pha trộn, quặng thiêu kết, bột khoáng, than cốc, đá vôi, cốt liệu cát, sỏi axetylen, bụi ẩm, phân hoá học, muối, giấy thải, thạch cao phốt pho, xỉ sắt lưu huỳnh và các loại vật liệu rời. Băng tải ống tròn có cùng nguyên tắc làm việc với băng tải đai thông thường; cụ thể là, sử dụng ma sát để di chuyển băng tải và vật liệu của nó. Hầu hết các thành phần có thể được sử dụng chung với băng tải bình thường, tuy nhiên, sự khác biệt là băng tải sẽ được cuộn lại trong hình dạng ống tròn.
Nguyên tắc và cấu trúc của băng tải truyền tải:
1. Cổng xả chung
2. Sạc cổng
3. Phần chuyển tiếp vật liệu tiếp nhận
4. Băng keo đặc biệt
5. Phần chuyển tiếp của vật liệu dỡ
6. Trục truyền

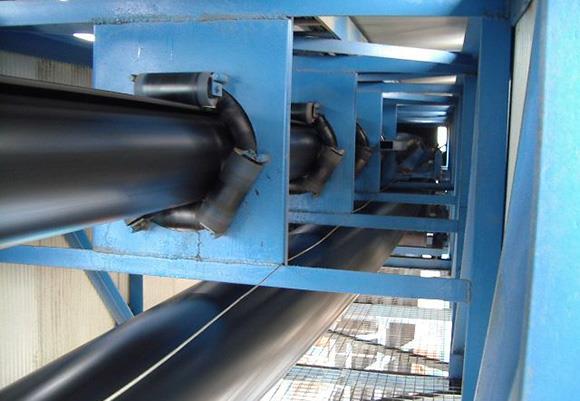

Khi băng tải đã tiếp nhận các vật liệu từ phần chuyển tiếp trên đuôi của nó, dây băng tải sẽ được cuộn lại theo hình ống tròn dần dần, sau đó, băng ống tròn sẽ được áp dụng để vận chuyển vật liệu theo cách kín, băng tải sẽ được mở ra dần dần khi vật liệu được vận chuyển đến phần chuyển tiếp đầu cho đến khi vật liệu được thải ra.
Tính năng, đặc điểm
1. Nó có thể niêm phong và vận chuyển vật liệu rời.
2. Nó có thể sắp xếp các thói quen vận chuyển trong không gian cách sợi.
3. Nó có thể nâng cao góc nghiêng vận chuyển.
4. Hiện tượng không theo dõi.
5. Nó có thể vận chuyển vật liệu theo hai hướng.
Đặc điểm kỹ thuật
Đường kính ống | Chiều rộng băng | Bandspeed (m / s) | |||||||
0.5 | 0,63 | 0,8 | 1 | 1,25 | 1,6 | 2 | 2,5 | ||
Φ100 | 360 | 10.6 | 13.4 | 17 | 21,2 | 26,5 | 33,9 | 42,4 | 53 |
Φ 150 | 550 | 23,9 | 30,1 | 38,2 | 47,7 | 59,6 | 76,3 | 95,4 | 119,3 |
Φ200 | 730 | 42,4 | 53,4 | 67,9 | 84,8 | 106 | 135,7 | 169,6 | 212.1 |
Φ250 | 910 | 66,3 | 83,5 | 106 | 132,5 | 165,7 | 212.1 | 265,1 | 331,3 |
Φ300 | 1100 | 95,4 | 120,2 | 152,7 | 190,9 | 238,6 | 305,4 | 381,7 | 477,1 |
Φ350 | 1280 | 129,9 | 163,7 | 207,8 | 259,8 | 324,7 | 415,6 | 519,5 | 649,4 |
Φ400 | 1460 | 169,6 | 213,8 | 271,4 | 339,3 | 424,1 | 542,9 | 678,6 | 848,2 |
Φ 450 | 1640 | 214,7 | 270,5 | 343,5 | 429,4 | 536,8 | 687,1 | 858,8 | 1073,5 |
Φ500 | Năm 1820 | 265,1 | 334 | 424,1 | 530,1 | 662,7 | 848,2 | 1060,3 | 1325,4 |
Φ560 | 2050 | 332,5 | 419 | 532 | 665 | 831,3 | 1064 | 1330 | 1662,5 |
Φ600 | 2190 | 381,7 | 480,9 | 610,7 | 763,4 | 954,3 | 1221,5 | 1526,8 | 1908.5 |
630 | 2300 | 420,8 | 530,2 | 673,3 | 841,7 | 1052,1 | 1346,6 | 1683,3 | 2104,1 |
Φ700 | 2550 | 519,5 | 654,6 | 831,3 | 1039,1 | 1298,9 | 1662,5 | 2078,2 | 2597,7 |
800 | 2900 | 678,6 | 855 | 1085,7 | 1357,2 | 1696,5 | 2171,5 | 2714,3 | 3392,9 |
Φ 850 | 3100 | 766,1 | 965,2 | 1225,7 | 1532,1 | 1915.1 | 2451,4 | 3064,2 | 3830,3 |
Đường kính ống (mm) | Chiều rộng băng | Bandspeed (m / s) | |||||||
3,15 | 3,55 | 4 | 4,5 | 5 | 5,6 | 6.3 | 7.1 | ||
Φ100 | 360 | 66,8 | 75,3 | 84,8 | 95,4 | 106 | 118,8 | 133,6 | 150,6 |
Φ 150 | 550 | 150,3 | 169,4 | 190,9 | 214,7 | 238,6 | 267,2 | 300,6 | 338,8 |
Φ200 | 730 | 267,2 | 301.1 | 339,3 | 381,7 | 424,1 | 475 | 534,4 | 602,2 |
Φ250 | 910 | 417,5 | 470,5 | 530,1 | 596,4 | 662,7 | 742,2 | 835 | 941 |
Φ300 | 1100 | 610,2 | 677,5 | 763,4 | 858,8 | 954,3 | 1068,8 | 1202,4 | 1355 |
Φ350 | 1280 | 818,3 | 922,2 | 1039,1 | 1169 | 1298,9 | 1454,7 | 1636,6 | 1844,4 |
Φ400 | 1460 | 1068,8 | 1204,5 | 1357,2 | 1526,8 | 1696,5 | 1900 | 2137,5 | 2409 |
Φ 450 | 1640 | 1352,7 | 1524,4 | 1717,7 | 1932,4 | 2147,1 | 2404,7 | 2705,3 | 3048,9 |
Φ500 | Năm 1820 | 1670 | 1882 | 2120,6 | 2385,6 | 2650,7 | 2968.8 | 3339,9 | 3764 |
Φ560 | 2050 | 2094,8 | 2360,8 | 2660 | 2992,6 | 3325.1 | 3724,1 | 4189,6 | 4721,6 |
Φ600 | 2190 | 2404,7 | 2710.1 | 3053,6 | 3435,3 | 3817 | 4275,1 | 4809,5 | 5420,2 |
630 | 2300 | 2651,2 | 2987,9 | 3366,6 | 3787,5 | 4208,3 | 4713,3 | 5302,4 | 5975,8 |
Φ700 | 2550 | 3273,1 | 3688,7 | 4156,3 | 4675,9 | 5195,4 | 5818,9 | 6546,2 | 7377,5 |
800 | 2900 | 4275,1 | 4817,9 | 5428,7 | 6107,3 | 6785,8 | 7600,1 | 8550,2 | 9635,9 |
Φ 850 | 3100 | 4826,2 | 5439 | 6128,5 | 6894,5 | 7660,6 | 8579,8 | 9652,3 | 10.878 |
