Trụ sở chính Low Crane
Sự miêu tả

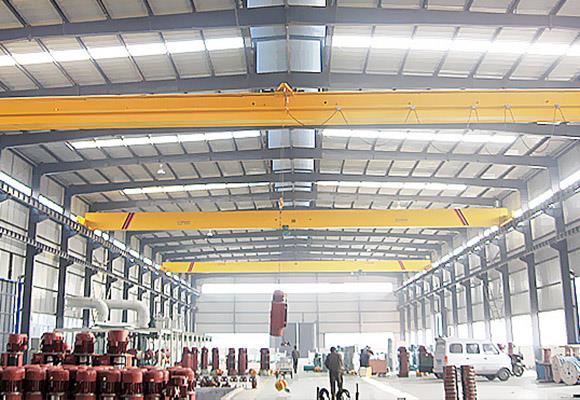

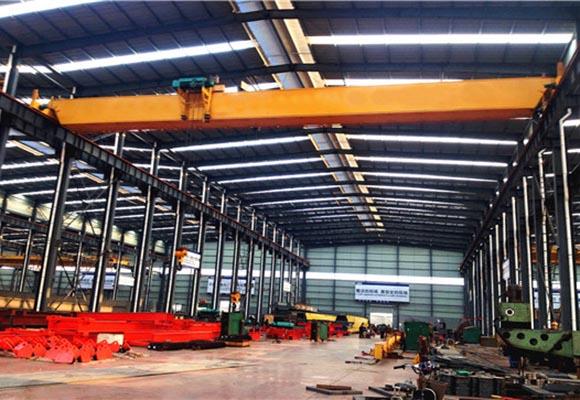

Trụ sở chính Trụ sở Cẩu đơn Cẩu bao gồm dầm cầu bằng thép tấm và I-thép, dầm cuộn, cần trục điện và cơ chế di chuyển. Tời điện chạy dọc theo mặt bích dưới của I-thép của dầm để hoàn thành việc nâng cẩu hàng. Nó có cấu trúc nhẹ, dễ lắp đặt và bảo dưỡng, và được sử dụng rộng rãi cho các vị trí khác nhau để nâng, chẳng hạn như nhà máy, nhà kho và bãi vật liệu. Không được sử dụng trong môi trường với phương tiện truyền thông cháy nổ, ăn mòn.

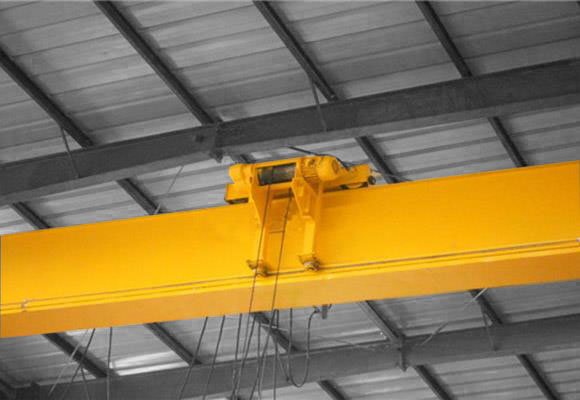

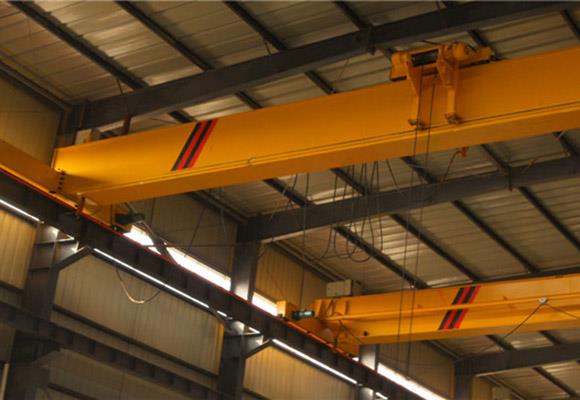

Trụ sở chính Trụ sở hạ tầng cầu đơn được thiết kế cho xưởng làm việc ở tầng trên. Sự khác biệt giữa chúng là cách vận hành điện chạy. Máy cẩu điện của Cẩu trục trên cùng của Cẩu tháp đơn đang chạy trên tấm bệ dưới của dầm và điện của Cẩu trục trên Cẩu đơn đang chạy ở một bên dầm, làm tăng không gian làm việc của móc và làm giảm chiều cao của xưởng và Giá cả.
Nếu hội thảo của bạn hẹp hoặc không đủ cao, hãy chọn loại cần cẩu này!
Đặc điểm kỹ thuật
Sức chứa | T | 3 | ||||||
Kéo dài | m | 7,5 | 11,5 | 14,5 | 17,5 | 19,5 | 22.5 | |
Nâng tạ | m | 6, 9, 12, | ||||||
Tốc độ nâng | m / phút | 8 hoặc 8 / 0.8 | ||||||
Tua tốc độ di chuyển | m / phút | 20, 30 | ||||||
Tốc độ di chuyển của cần cẩu | m / phút | 20 | 30 | |||||
Tổng khối lượng | Kilôgam | 2705 | 3519 | 4278 | 5066 | 5422 | 6877 | |
Tối đa Tải trọng bánh xe | KN | 20,1 | 23,38 | 24,51 | 28.05 | 29,02 | 32,93 | |
Rail được đề nghị | Mô hình | 24 kg / m | ||||||
Tổng công suất động cơ | kw | 4,9 | ||||||
Kích thước chính (mm) | Khoảng (m) | 7,5 | 11,5 | 14,5 | 17,5 | 19,5 | 22.5 | |
Đầu ray lên đầu cần cẩu | H | 1065 | 1130 | 1180 | 1230 | 1300 | ||
Đầu xe lót để móc trung tâm | H4 | -130 | -65 | -15 | 35 | 105 | ||
Khoảng cách cơ cẩu | W | 2500 | 3000 | 3500 | ||||
Chiều rộng cẩu | B | 3000 | 3500 | 4000 | ||||
Hook hạn chế | S1 | 1413 | ||||||
Hook giới hạn quyền | S2 | 1496 | ||||||
Sức chứa | T | 5 | ||||||
Kéo dài | m | 7,5 | 11,5 | 14,5 | 17,5 | 19,5 | 22.5 | |
Nâng tạ | m | 6, 9, 12, | ||||||
Tốc độ nâng | m / phút | 8 hoặc 8 / 0.8 | ||||||
Tua tốc độ di chuyển | m / phút | 20, 30 | ||||||
Tốc độ di chuyển của cần cẩu | m / phút | 20 | 30 | |||||
Tổng khối lượng | Kilôgam | 3175 | 4000 | 4366 | 6066 | 6514 | 7507 | |
Tối đa Tải trọng bánh xe | KN | 29,7 | 33,7 | 36,47 | 40,13 | 41,49 | 44.27 | |
Rail được đề nghị | Mô hình | 24 kg / m | ||||||
Tổng công suất động cơ | kw | 8,3 | ||||||
Kích thước chính (mm) | Khoảng (m) | 7,5 | 11,5 | 14,5 | 17,5 | 19,5 | 22.5 | |
Đầu ray lên đầu cần cẩu | H | 1170 | 1255 | 1280 | 1360 | 1410 | ||
Đầu xe lót để móc trung tâm | H4 | -175 | -90 | -65 | 15 | 65 | ||
Khoảng cách cơ cẩu | W | 2500 | 3000 | 3500 | ||||
Chiều rộng cẩu | B | 3000 | 3500 | 4000 | ||||
Hook hạn chế | S1 | 1405 | ||||||
Hook giới hạn quyền | S2 | 1496 | ||||||
Sức chứa | T | 10 | ||||||
Kéo dài | m | 7,5 | 11,5 | 14,5 | 17,5 | 19,5 | 22.5 | |
Nâng tạ | m | 6, 9, 12, | ||||||
Tốc độ nâng | m / phút | 8 hoặc 8 / 0.8 | ||||||
Tua tốc độ di chuyển | m / phút | 20, 30 | ||||||
Tốc độ di chuyển của cần cẩu | m / phút | 20 | 30 | |||||
Tổng khối lượng | Kilôgam | 4047 | 5378 | 6542 | 7741 | 8312 | 9804 | |
Tối đa Tải trọng bánh xe | KN | 49,78 | 57,88 | 62,64 | 66,83 | 68,83 | 73,2 | |
Rail được đề nghị | Mô hình | 24 kg / m | ||||||
Tổng công suất động cơ | kw | 13,8 | ||||||
Kích thước chính (mm) | Khoảng (m) | 7,5 | 11,5 | 14,5 | 17,5 | 19,5 | 22.5 | |
Đầu ray lên đầu cần cẩu | H | 1075 | Năm 1195 | 1305 | 1385 | 1475 | ||
Đầu xe lót để móc trung tâm | H4 | -175 | -90 | -65 | 15 | 65 | ||
Khoảng cách cơ cẩu | W | 2500 | 3000 | 3500 | ||||
Chiều rộng cẩu | B | 3000 | 3500 | 4000 | ||||
Hook hạn chế | S1 | 1840 | ||||||
Hook giới hạn quyền | S2 | 1840 | ||||||
