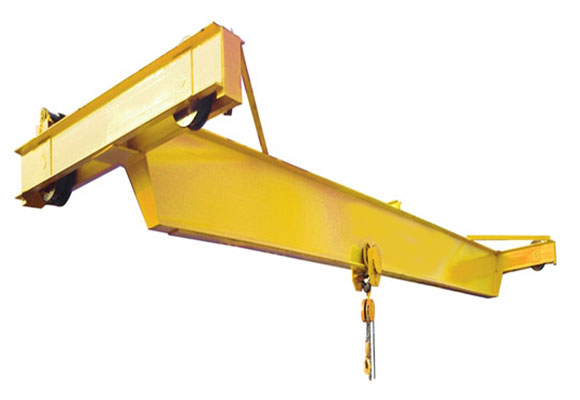

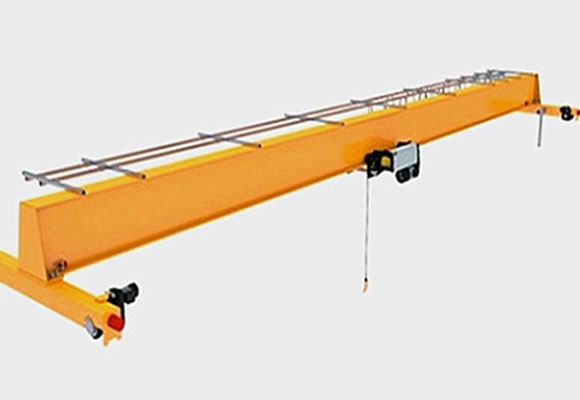

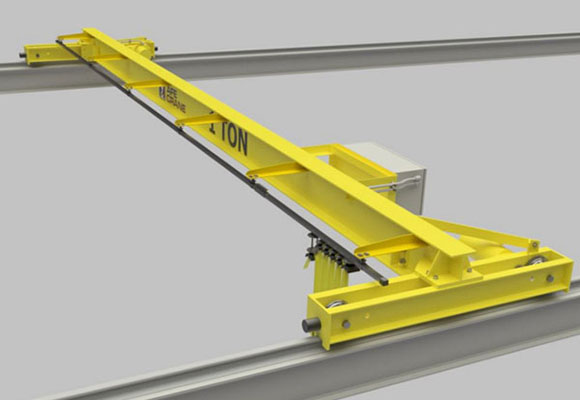

Cầu trục dầm đơn được điều khiển bằng tay
Sự miêu tả
SL mô hình hướng dẫn sử dụng ổ trục cầu trục là dầm đơn hướng dẫn sử dụng trên không cần cẩu, tất cả các chuyển động được lái xe bằng tay, nó được sử dụng ở nơi mà không có nguồn năng lượng.
Cần cẩu cầu này được đặc trưng bởi cấu trúc hợp lý hơn và thép cường độ cao hơn như một toàn thể, chùm chính được làm bằng dầm chữ I hoặc dầm khung thép, các toa cuối được làm bằng chùm tia C.
Cầu trục này được sử dụng cùng với palăng xích như một bộ hoàn chỉnh.
Công suất từ 1 tấn đến 10 tấn. Khoảng từ 5m đến 14m, cấp độ làm việc là A1-A3. Nhiệt độ làm việc trong vòng -25 đến +42 độ C.
Cần cẩu cầu này bị cấm sử dụng trong môi trường dễ cháy, dễ cháy nổ.
Thông số kỹ thuật
Sức chứa | T | 1 | |||
Span | m | 5 | 9 | 12 | 14 |
Nâng tạ | m | 3-10 | |||
Tốc độ di chuyển của xe đẩy | m / phút | 5.3 | |||
Crane tốc độ di chuyển | m / phút | 5.0 | |||
Tổng khối lượng | Kilôgam | 650 | 850 | 1090 | 1310 |
Tối đa Tải bánh xe | KN | 0,65 | 0,73 | 0,81 | 0,86 |
Kích thước chính (mm) | Span (m) | 5 | 9 | 12 | 14 |
Đường sắt lên trên cần trục | H | 520 | |||
Đường sắt đầu để móc trung tâm | H4 | 550 | 580 | 610 | 650 |
Khoảng cách cơ sở cần cẩu | W | 1200 | 1600 | ||
Chiều rộng cần cẩu | B | 1800 | 2200 | ||
Móc giới hạn trái | S1 | 360 | 380 | 395 | 420 |
Móc giới hạn đúng | S2 | ||||
Sức chứa | T | 2 | |||
Span | m | 5 | 9 | 12 | 14 |
Nâng tạ | m | 3-10 | |||
Tốc độ di chuyển của xe đẩy | m / phút | 5,9 | |||
Crane tốc độ di chuyển | m / phút | 5.0 | |||
Tổng khối lượng | Kilôgam | 700 | 870 | 1320 | 1550 |
Tối đa Tải bánh xe | KN | 1,13 | 1,19 | 1,29 | 1,40 |
Kích thước chính (mm) | Span (m) | 5 | 9 | 12 | 14 |
Đường sắt lên trên cần trục | H | 520 | |||
Đường sắt đầu để móc trung tâm | H4 | 720 | 750 | 790 | 870 |
Khoảng cách cơ sở cần cẩu | W | 1200 | 1600 | ||
Chiều rộng cần cẩu | B | 1800 | 2200 | ||
Móc giới hạn trái | S1 | 400 | 415 | 440 | 490 |
Móc giới hạn đúng | S2 | ||||
Sức chứa | T | 3 | |||
Span | m | 5 | 9 | 12 | 14 |
Nâng tạ | m | 3-10 | |||
Tốc độ di chuyển của xe đẩy | m / phút | 4.7 | |||
Crane tốc độ di chuyển | m / phút | 5.0 | |||
Tổng khối lượng | Kilôgam | 810 | 1200 | 1460 | 1800 |
Tối đa Tải bánh xe | KN | 1,61 | 1,79 | 1,87 | 1,97 |
Kích thước chính (mm) | Span (m) | 5 | 9 | 12 | 14 |
Đường sắt lên trên cần trục | H | 520 | |||
Đường sắt đầu để móc trung tâm | H4 | 900 | 940 | 980 | 1030 |
Khoảng cách cơ sở cần cẩu | W | 1200 | 1600 | ||
Chiều rộng cần cẩu | B | 1800 | 2200 | ||
Móc giới hạn trái | S1 | 460 | 485 | 510 | 540 |
Móc giới hạn đúng | S2 | ||||
Sức chứa | T | 5 | |||
Span | m | 5 | 9 | 12 | 14 |
Nâng tạ | m | 3-10 | |||
Tốc độ di chuyển của xe đẩy | m / phút | 4.7 | |||
Crane tốc độ di chuyển | m / phút | 5.0 | |||
Tổng khối lượng | Kilôgam | 960 | 1360 | 1730 | 2210 |
Tối đa Tải bánh xe | KN | 2,5 | 2,75 | 2,86 | 3,01 |
Kích thước chính (mm) | Span (m) | 5 | 9 | 12 | 14 |
Đường sắt lên trên cần trục | H | 600 | |||
Đường sắt đầu để móc trung tâm | H4 | 1210 | 1250 | 1300 | 1360 |
Khoảng cách cơ sở cần cẩu | W | 1200 | 1600 | ||
Chiều rộng cần cẩu | B | 1800 | 2200 | ||
Móc giới hạn trái | S1 | 520 | 560 | 585 | 625 |
Móc giới hạn đúng | S2 | ||||
Sức chứa | T | 10 | |||
Span | m | 5 | 9 | 12 | 14 |
Nâng tạ | m | 3-10 | |||
Tốc độ di chuyển của xe đẩy | m / phút | 4.2 | |||
Crane tốc độ di chuyển | m / phút | 5.0 | |||
Tổng khối lượng | Kilôgam | 1420 | 1870 | 2250 | 2830 |
Tối đa Tải bánh xe | KN | 4,89 | 5,29 | 5,44 | 5,65 |
Kích thước chính (mm) | Span (m) | 5 | 9 | 12 | 14 |
Đường sắt lên trên cần trục | H | 720 | |||
Đường sắt đầu để móc trung tâm | H4 | 1390 | 1440 | 1490 | 1550 |
Khoảng cách cơ sở cần cẩu | W | 1800 | |||
Chiều rộng cần cẩu | B | 2600 | |||
Móc giới hạn trái | S1 | 555 | 585 | 615 | 650 |
Móc giới hạn đúng | S2 | ||||
