Cần trục treo trên một cầu
Sự miêu tả

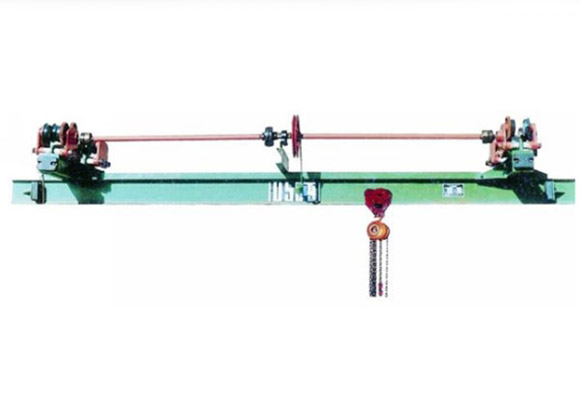

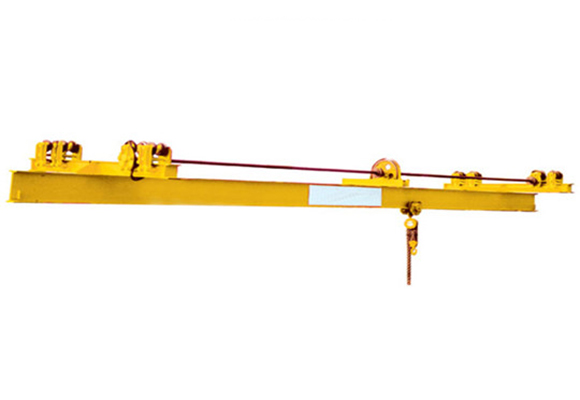

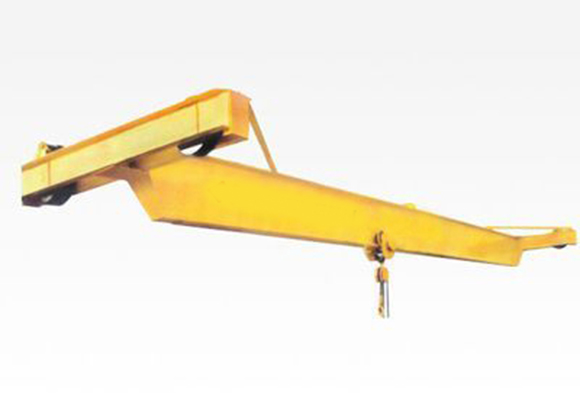

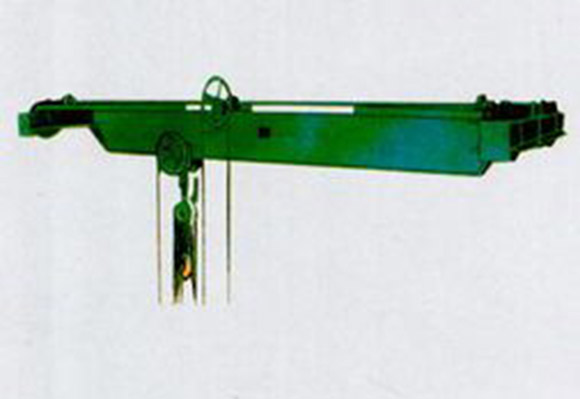

SL mô hình hướng dẫn sử dụng ổ trục trên không là cần cẩu đơn hướng dẫn trên cần cẩu, tất cả các chuyển động được lái bằng tay, nó được sử dụng ở nơi mà không có nguồn điện.
Cầu trục này được đặc trưng bởi cấu trúc hợp lý và thép cường lực cao như một toàn thể, chùm chính được làm bằng chùm tia I hoặc chùm tia hộp, các toa cuối được làm bằng chùm tia C.
Cầu trục này được sử dụng cùng với xích xích như một bộ hoàn chỉnh.
Công suất từ 1 tấn đến 10 tấn. Chiều dài từ 5m đến 14m, loại làm việc là A1-A3. Nhiệt độ làm việc trong -25 đến +42 độ C.
Cần cẩu trên không được sử dụng trong môi trường dễ gây cháy nổ, ăn mòn.
Thông số kỹ thuật
Sức chứa | T | 1 | |||
Kéo dài | m | 5 | 9 | 12 | 14 |
Nâng tạ | m | 3-10 | |||
Tốc độ di chuyển xe đẩy | m / phút | 5.3 | |||
Tốc độ di chuyển của cần cẩu | m / phút | 5.0 | |||
Tổng khối lượng | Kilôgam | 650 | 850 | 1090 | 1310 |
Tối đa Tải trọng bánh xe | KN | 0,65 | 0,73 | 0,81 | 0,86 |
Kích thước chính (mm) | Khoảng (m) | 5 | 9 | 12 | 14 |
Đầu ray lên đầu cần cẩu | H | 520 | |||
Đầu xe lót để móc trung tâm | H4 | 550 | 580 | 610 | 650 |
Khoảng cách cơ cẩu | W | 1200 | 1600 | ||
Chiều rộng cẩu | B | 1800 | 2200 | ||
Hook hạn chế | S1 | 360 | 380 | 395 | 420 |
Hook giới hạn quyền | S2 | ||||
Sức chứa | T | 2 | |||
Kéo dài | m | 5 | 9 | 12 | 14 |
Nâng tạ | m | 3-10 | |||
Tốc độ di chuyển xe đẩy | m / phút | 5,9 | |||
Tốc độ di chuyển của cần cẩu | m / phút | 5.0 | |||
Tổng khối lượng | Kilôgam | 700 | 870 | 1320 | 1550 |
Tối đa Tải trọng bánh xe | KN | 1,13 | 1,19 | 1,29 | 1,40 |
Kích thước chính (mm) | Khoảng (m) | 5 | 9 | 12 | 14 |
Đầu ray lên đầu cần cẩu | H | 520 | |||
Đầu xe lót để móc trung tâm | H4 | 720 | 750 | 790 | 870 |
Khoảng cách cơ cẩu | W | 1200 | 1600 | ||
Chiều rộng cẩu | B | 1800 | 2200 | ||
Hook hạn chế | S1 | 400 | 415 | 440 | 490 |
Hook giới hạn quyền | S2 | ||||
Sức chứa | T | 3 | |||
Kéo dài | m | 5 | 9 | 12 | 14 |
Nâng tạ | m | 3-10 | |||
Tốc độ di chuyển xe đẩy | m / phút | 4,7 | |||
Tốc độ di chuyển của cần cẩu | m / phút | 5.0 | |||
Tổng khối lượng | Kilôgam | 810 | 1200 | 1460 | 1800 |
Tối đa Tải trọng bánh xe | KN | 1,61 | 1,79 | 1,87 | 1,97 |
Kích thước chính (mm) | Khoảng (m) | 5 | 9 | 12 | 14 |
Đầu ray lên đầu cần cẩu | H | 520 | |||
Đầu xe lót để móc trung tâm | H4 | 900 | 940 | 980 | 1030 |
Khoảng cách cơ cẩu | W | 1200 | 1600 | ||
Chiều rộng cẩu | B | 1800 | 2200 | ||
Hook hạn chế | S1 | 460 | 485 | 510 | 540 |
Hook giới hạn quyền | S2 | ||||
Sức chứa | T | 5 | |||
Kéo dài | m | 5 | 9 | 12 | 14 |
Nâng tạ | m | 3-10 | |||
Tốc độ di chuyển xe đẩy | m / phút | 4,7 | |||
Tốc độ di chuyển của cần cẩu | m / phút | 5.0 | |||
Tổng khối lượng | Kilôgam | 960 | 1360 | 1730 | 2210 |
Tối đa Tải trọng bánh xe | KN | 2,5 | 2,75 | 2,86 | 3,01 |
Kích thước chính (mm) | Khoảng (m) | 5 | 9 | 12 | 14 |
Đầu ray lên đầu cần cẩu | H | 600 | |||
Đầu xe lót để móc trung tâm | H4 | 1210 | 1250 | 1300 | 1360 |
Khoảng cách cơ cẩu | W | 1200 | 1600 | ||
Chiều rộng cẩu | B | 1800 | 2200 | ||
Hook hạn chế | S1 | 520 | 560 | 585 | 625 |
Hook giới hạn quyền | S2 | ||||
Sức chứa | T | 10 | |||
Kéo dài | m | 5 | 9 | 12 | 14 |
Nâng tạ | m | 3-10 | |||
Tốc độ di chuyển xe đẩy | m / phút | 4.2 | |||
Tốc độ di chuyển của cần cẩu | m / phút | 5.0 | |||
Tổng khối lượng | Kilôgam | 1420 | 1870 | 2250 | 2830 |
Tối đa Tải trọng bánh xe | KN | 4,89 | 5,29 | 5,44 | 5,65 |
Kích thước chính (mm) | Khoảng (m) | 5 | 9 | 12 | 14 |
Đầu ray lên đầu cần cẩu | H | 720 | |||
Đầu xe lót để móc trung tâm | H4 | 1390 | 1440 | 1490 | 1550 |
Khoảng cách cơ cẩu | W | 1800 | |||
Chiều rộng cẩu | B | 2600 | |||
Hook hạn chế | S1 | 555 | 585 | 615 | 650 |
Hook giới hạn quyền | S2 | ||||
