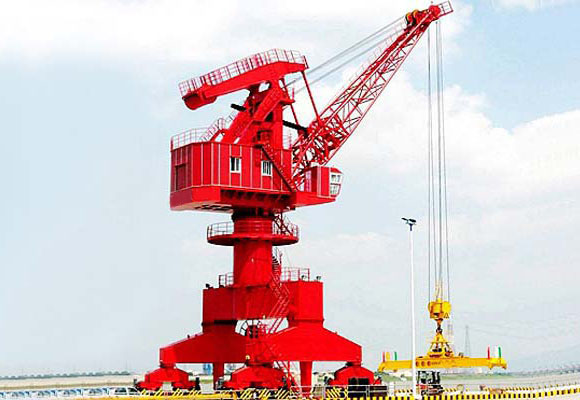

Cổng thông tin đơn Jib
Sự miêu tả
Cổng thông tin đơn jib thông thường bao gồm các đơn vị sau đây: khung thép, cơ chế thang máy, cơ chế quay, cơ chế di chuyển cần cẩu, thiết bị lan truyền (lấy, container spreader, nam châm và móc), thiết bị điện và các thiết bị cần thiết khác cho an toàn. Kết cấu thép bao gồm khung gầm và khung A, khung quay và khung giàn.

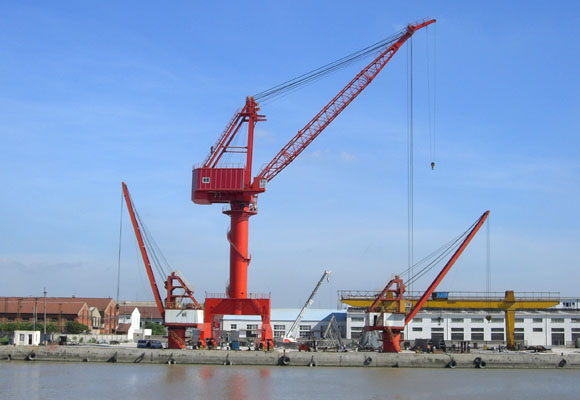

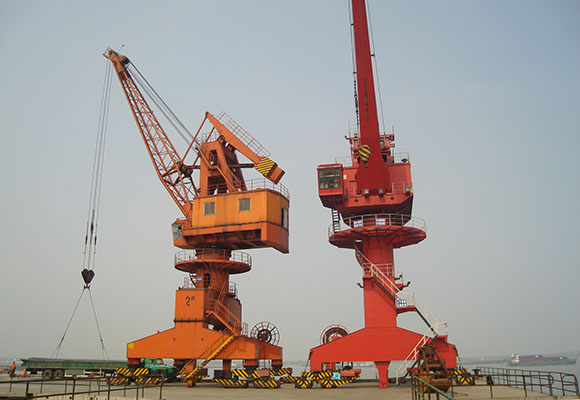

Cổng thông tin đơn jib được sử dụng chủ yếu trong cổng nhỏ và trung bình để nạp và dỡ hàng rời. Trọng lượng nhẹ và áp suất bánh xe nhỏ có lợi cho việc giảm đầu tư và tạo ra những lợi ích đáng kể. Nó thông qua biên độ biên độ hoặc biên độ dây dây (chặn và xử lý) để thực hiện các biên độ biến đổi với tải, chuyển vị ngang và quay hoặc nâng bất kỳ độ nào. Hợp tác của biên độ làm cho cần cẩu hoạt động trôi chảy và hiệu quả. Hooks và grabs có thể được trang bị nó.
Tiêu chuẩn tham chiếu: GB17495-1998 Cổng thông tin cổng cầu cẩu kỹ thuật, đặc tính an toàn GB6067-85 liftequipments, tiêu chuẩn thiết kế cần cẩu GB3811-2008, tiêu chuẩn ISO, tiêu chuẩn FEM và tiêu chuẩn JIS.
Tính năng, đặc điểm
1. Nhanh chóng luân chuyển và vận hành bốc xếp.
2. Hiệu suất làm việc cao, khung nhỏ gọn,
3. Thoải mái, hoạt động thoải mái, an toàn và đáng tin cậy.
4. Bảo trì thuận tiện, đẹp mắt và vân vân
5. Cần cẩu: IP54 hoặc IP44, cách điện cấp F

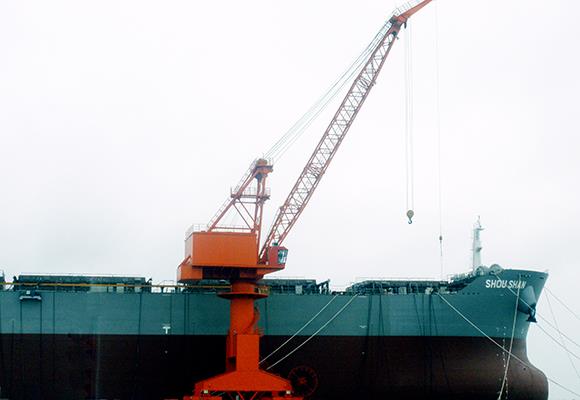

6. Đặc biệt thích hợp cho việc nâng tầu.
7. Thiết kế theo yêu cầu của bạn.
Đặc điểm kỹ thuật
Kiểu | Mũ lưỡi trai. | Nâng / m | Nâng cao / m | Span * | Tốc độ/ | Tối đa | Khả năng | Tàu | |||||
Tối đa | Min | Lên | Xuống | Vận tốc m / min | Luffing | Xoay | Du lịch | ||||||
BP209 | 2 | 9 | 4 | 6 | 6 | 4,5 x 4,5 | 18 | 15 | 1,3 | 15 | 40 | 22 | 200 |
BP315 | 3.2 | 15 | 5,6 | 12 | số 8 | 6 × 6 | 30 | 20 | 1,5 | 15 | 80 | 42 | 500-2500 |
BP322 | 3.2 | 22 | 7 | 14 | số 8 | 6 × 6 | 40 | 20 | 1,5 | 15 | 90 | 58 | 1000-3000 |
BP515 | 5 | 15 | 6 | 12 | 9 | 6 × 6 | 40 | 24 | 1,5 | 15 | 120 | 120 | 500-1500 |
BP518 | 5 | 18 | 6 | 15 | 9 | 6 × 6 | 50 | 24 | 1,7 | 15 | <> | 125 | 1000-3000 |
BP520 | 5 | 20 | 7,5 | 16 | 18 | 6 × 6 | 58 | 20 | 1,6 | 15 | 138 | 1000-3000 | |
BP522 | 5 | 22 | số 8 | 15 | 12 | 10,5 x 10,5 | 50 | 20 | 1,4 | 15 | 142 | 125 | 1000-3000 |
BP525 | 5 | 25 | 9 | 20 | 10 | 6 × 7 | 46 | 22 | 1,4 | 15 | <> | 115 | 5000 |
BP1020 | Hook10 | 20 | 7 | 15 | 10 | 10,5 x 10,5 | 36 | 20 | 1,5 | 15 | 115 | 103 | 3000 |
Grab5 | |||||||||||||
BP2020 | 20 | 20 | 7 | 16 | 10 | 10,5 x 10,5 | 40 | 25 | 1,6 | 27 | 165 | 145 | 5000 |
BP-1025 | Hook10 | 25 | số 8 | 20 | 12 | 10,5 x 10,5 | 50 | 48 | 1,6 | 27 | 185 | 132,8 | 5000 |
Grab5 | |||||||||||||
BP-1625 | Hook16 | 25 | số 8 | 20 | 12 | 10,5 x 10,5 | 56 | 48 | 1,6 | 27 | 185 | 305 | 10000 |
Grab10 | |||||||||||||
BP-1627 | Hook16 | 27 | 10 | 22 | 15 | 10,5 x 10,5 | 56 | 50 | 1,6 | 27 | 305 | 10000 | |
Grab10 | |||||||||||||
BP-1030 | Hook10 | 30 | 11 | 25 | 15 | 10,5 x 10,5 | 56 | 48 | 1,6 | 27 | 275 | 305 | 10000 |
Grab5 | |||||||||||||
